Ce projet électronique a été conçu pour divers usages, notamment la réalisation d’une montre digitale ou d’un chronomètre digital. L’affichage est constitué de segments lumineux réalisés avec des LED ultra-brillantes de 5 mm : chaque segment comporte 14 LED, à l’exception du segment servant à afficher le point (séparateur), qui utilise 4 LED seulement. Cette configuration assure une excellente lisibilité, même dans des environnements lumineux, et permet de concevoir des dispositifs robustes et esthétiques.
Le module présenté explique en détail comment piloter l’affichage de chaque chiffre, tout en offrant la possibilité d’étendre le montage jusqu’à 8 chiffres complets. Pour chaque chiffre, il est possible d’opter pour un circuit imprimé dédié, équipé de trois interrupteurs et d’un photo-coupleur afin d’assurer un contrôle précis et une isolation électrique sécurisée.
Le cœur du système est un microcontrôleur PIC, chargé de gérer l’ensemble des fonctions et des séquences d’affichage. Ce dernier peut, si nécessaire, être remplacé par n’importe quel microcontrôleur à 28 broches, offrant ainsi une grande flexibilité pour adapter le projet à d’autres plateformes ou architectures.
Grâce à sa conception modulaire, ce projet d’affichage digital à LED est idéal pour les passionnés d’électronique souhaitant apprendre la gestion d’afficheurs multiples, tout en réalisant un montage pratique et évolutif. Il constitue également une excellente base pour des applications nécessitant un affichage numérique clair, comme des minuteries, compteurs ou systèmes de mesure visuelle.

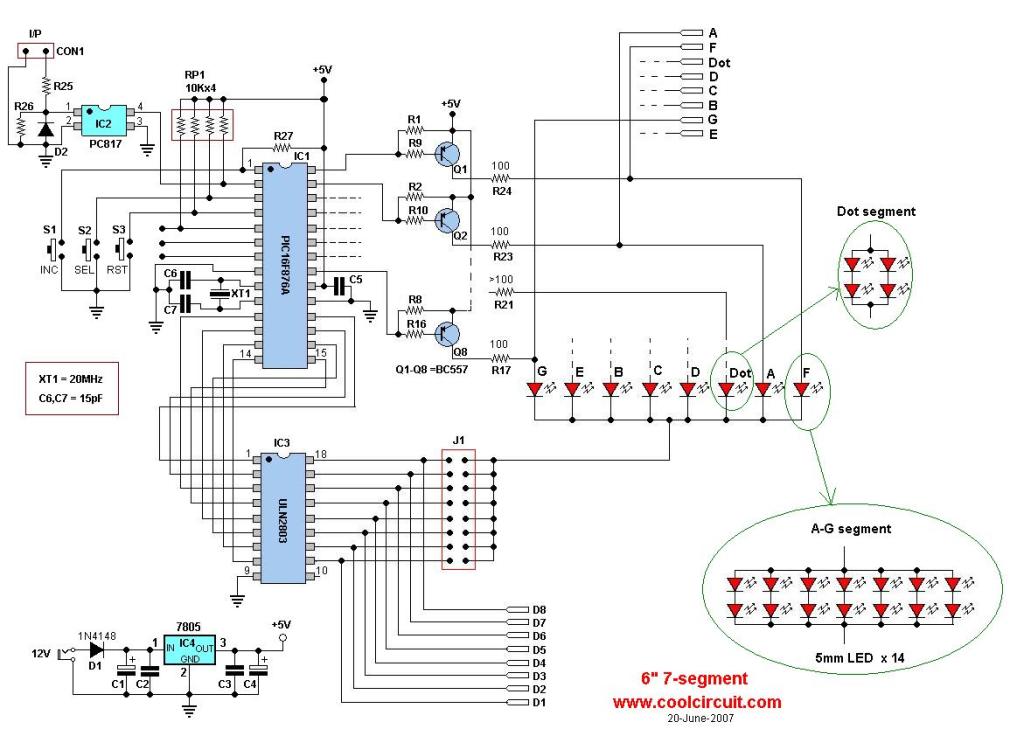

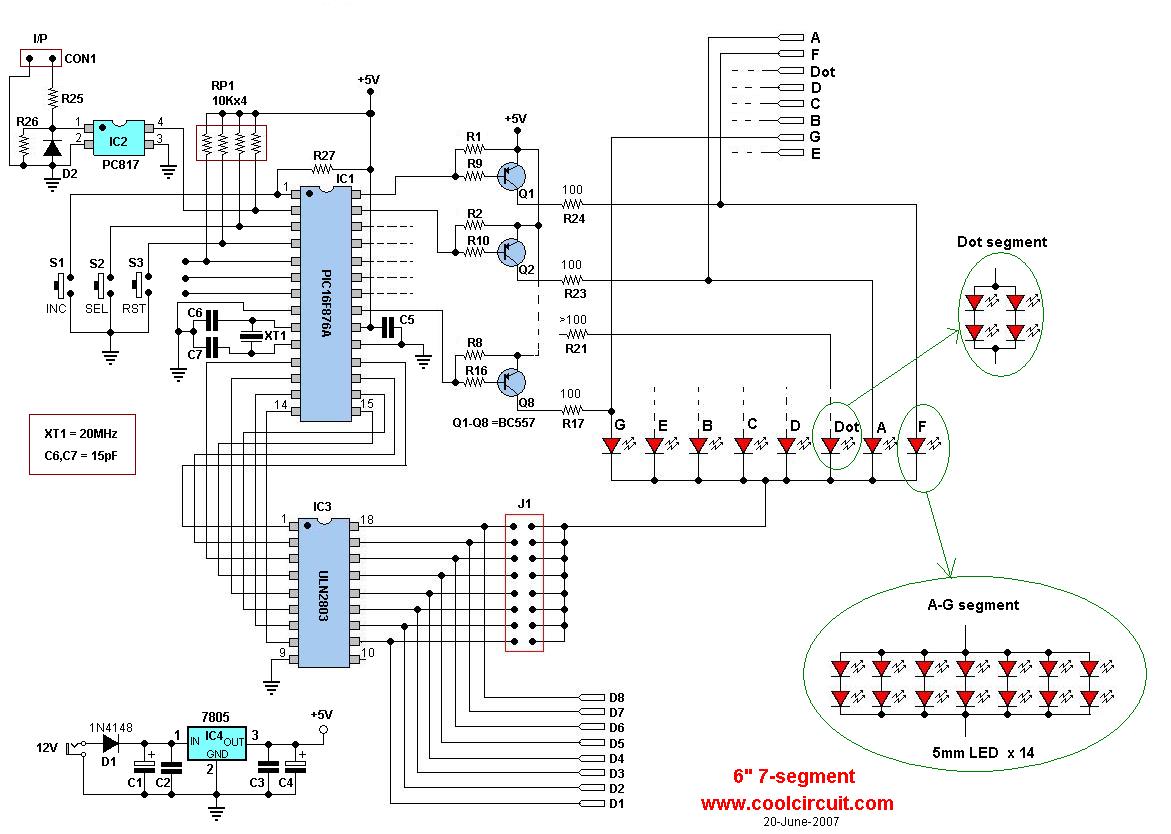

Schéma afficheur 7 segments:
Circuits imprimés et implantations des composants
Téléchargements circuits imprimés
Téléchargements schéma implantation des composants
Source: coolcircuit.com – CC
