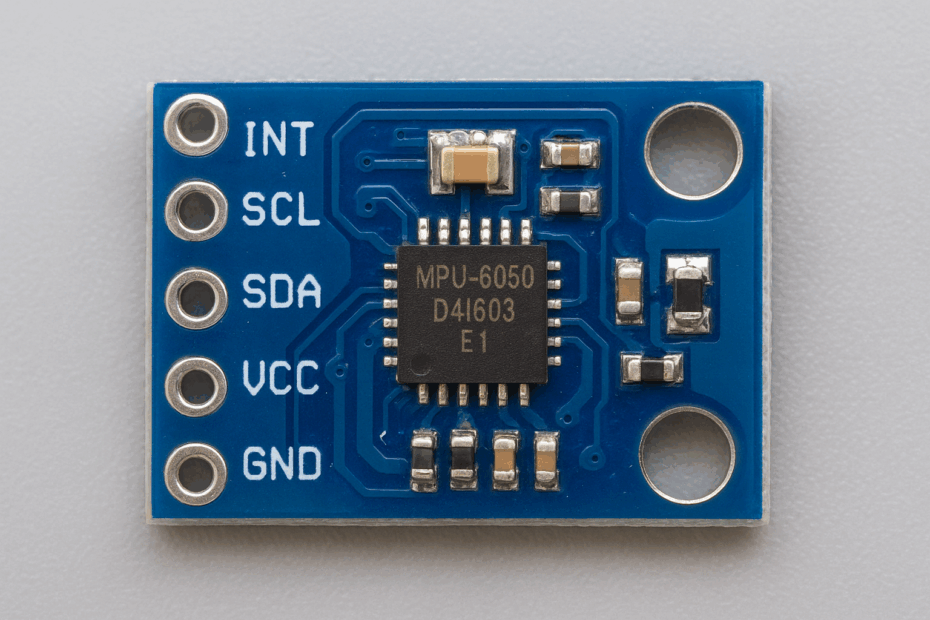

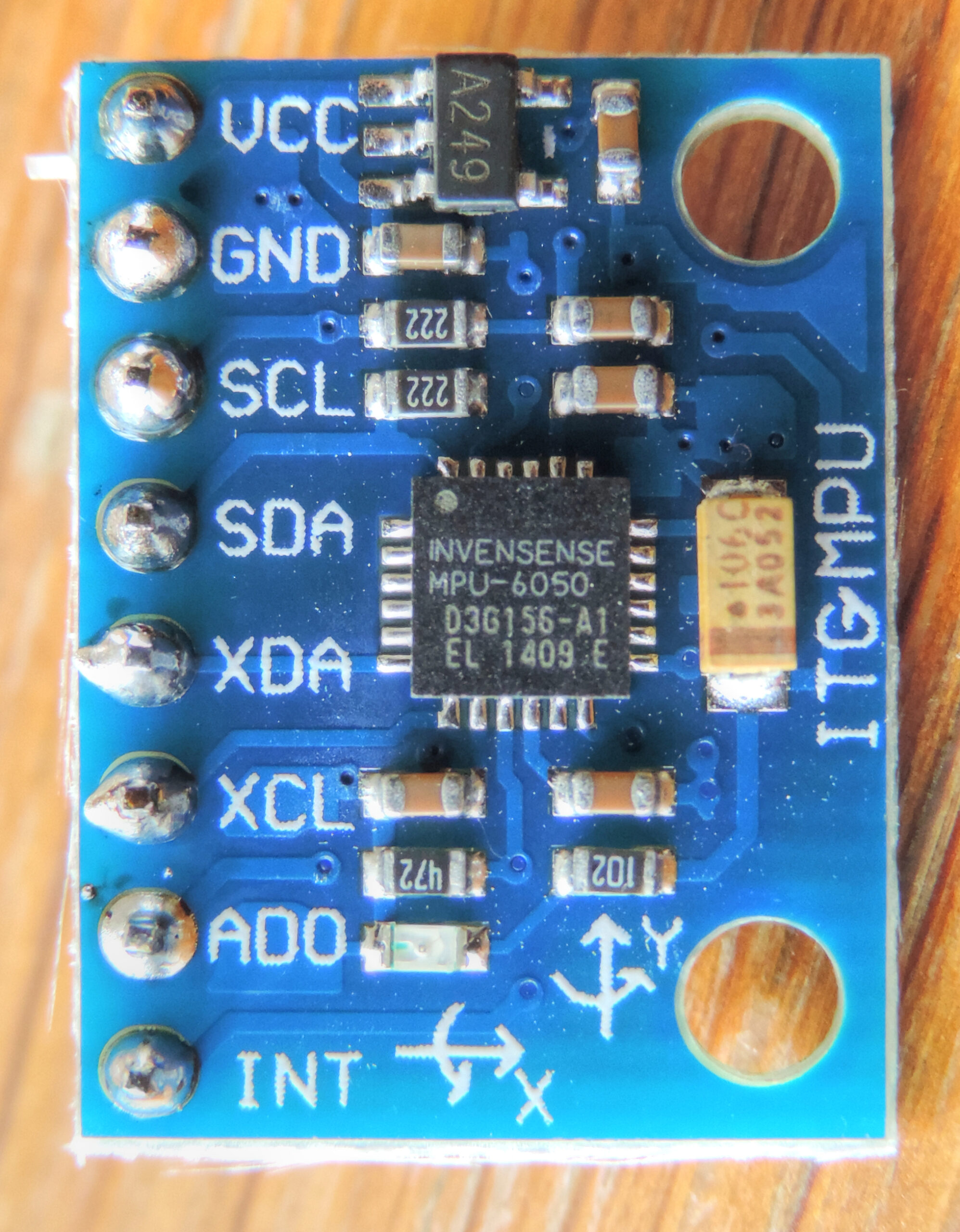

Le MPU-6050 est l’un des capteurs MEMS les plus populaires dans le monde de l’électronique embarquée et de l’Internet des objets. Conçu par InvenSense (désormais TDK InvenSense), il combine dans un seul boîtier un accéléromètre tri-axes et un gyroscope tri-axes, offrant ainsi une mesure complète du mouvement dans l’espace. Cela en fait un composant 6 DOF (Degrees of Freedom) capable de détecter simultanément les accélérations linéaires et les vitesses angulaires sur les trois axes X, Y et Z. Ce niveau d’intégration est extrêmement précieux pour les projets de drones, de robots autonomes, de stabilisation de caméras et d’appareils portables, car il réduit l’encombrement et simplifie la conception des cartes électroniques. La puce fonctionne sous une tension d’alimentation de 2,3 V à 3,4 V, avec une consommation typique de seulement 3,9 mA en fonctionnement normal, ce qui permet son utilisation dans des systèmes alimentés par batterie sans compromettre l’autonomie.
Caractéristiques techniques et performances clés
L’accéléromètre intégré du MPU-6050 offre quatre plages de mesure sélectionnables par logiciel : ±2 g, ±4 g, ±8 g et ±16 g, ce qui permet d’adapter la précision des mesures en fonction de l’application. Par exemple, pour une application de stabilisation fine d’un robot, on choisira ±2 g afin d’obtenir la meilleure résolution possible, tandis qu’un drone rapide pourra utiliser ±16 g pour capturer des accélérations plus intenses sans saturation. Le gyroscope tri-axes, quant à lui, propose également quatre plages de mesure allant de ±250 °/s à ±2000 °/s. Cela signifie qu’il est capable de mesurer des vitesses angulaires très faibles avec une grande précision, ou des rotations très rapides en conservant la fiabilité des données. L’interface I²C du MPU-6050, fonctionnant jusqu’à 400 kHz en mode rapide, facilite son intégration avec la majorité des microcontrôleurs modernes comme l’ESP32, l’Arduino ou les STM32. Cette interface peut même être configurée en SPI sur certains modules tiers pour encore plus de flexibilité. De plus, le capteur embarque un processeur de mouvement numérique (DMP) qui effectue des calculs de fusion de données directement sur la puce, réduisant ainsi la charge de traitement du microcontrôleur principal et améliorant la réactivité globale du système.
Applications dans les projets électroniques modernes
Grâce à ses six degrés de liberté et à sa grande fiabilité, le MPU-6050 est largement utilisé dans les drones de loisir et professionnels pour le contrôle d’attitude et la stabilisation de vol. Dans un quadricoptère, par exemple, le capteur mesure en temps réel les accélérations et vitesses angulaires pour permettre au contrôleur de vol d’ajuster instantanément la puissance des moteurs. Dans les robots mobiles et les véhicules autonomes, il joue un rôle clé dans l’estimation de la position et de l’orientation en complément des capteurs GPS et magnétiques. Les stabilisateurs de caméras et gimbals utilisent aussi le MPU-6050 pour détecter les mouvements indésirables et compenser automatiquement afin d’obtenir des images fluides. Dans les consoles de jeux et les dispositifs portables, ce composant offre une interaction intuitive basée sur le mouvement, ce qui a contribué à populariser son adoption par des fabricants de matériel électronique grand public. Son coût très abordable, souvent inférieur à 5 euros sous forme de module prêt à l’emploi, a également accéléré sa diffusion massive dans la communauté des makers et des professionnels.
Avantages compétitifs du MPU-6050
Ce capteur inertiel présente plusieurs avantages qui expliquent son succès. D’abord, l’intégration dans un seul boîtier de 4 x 4 x 0,9 mm de deux capteurs MEMS distincts réduit considérablement l’espace requis sur le PCB. Ensuite, l’inclusion d’un DMP permet de produire directement des quaternions et des angles d’Euler sans nécessiter un traitement logiciel complexe côté microcontrôleur. Cette fonctionnalité diminue la latence et simplifie le développement de logiciels de fusion de capteurs, ce qui est particulièrement utile pour les systèmes nécessitant un temps de réponse inférieur à 10 ms. De plus, la faible consommation du MPU-6050 en fait un allié précieux pour les appareils portables alimentés par piles, puisque ses 3,9 mA en mode actif et 5 µA en mode veille prolongent considérablement l’autonomie des batteries. Enfin, son large écosystème de bibliothèques et d’exemples open source pour Arduino, STM32 et ESP32 réduit le temps de mise au point, ce qui est essentiel pour les projets professionnels soumis à des délais serrés.
Conseils pour intégrer efficacement le MPU-6050
Pour tirer pleinement parti du MPU-6050 dans un projet professionnel, il est recommandé de soigner la conception matérielle et logicielle. Sur le plan matériel, un découplage soigné de l’alimentation avec des condensateurs de 0,1 µF et 10 µF proches du composant améliore la stabilité des mesures. Il est également conseillé de placer le capteur au plus près du centre de gravité de l’appareil pour réduire les effets d’accélérations parasites. Sur le plan logiciel, l’utilisation des bibliothèques officielles ou largement testées, comme celles disponibles pour Arduino et STM32, garantit une mise en œuvre rapide et fiable. L’activation du DMP et l’utilisation des quaternions plutôt que des angles d’Euler classiques permettent d’obtenir des résultats plus stables et plus précis dans le temps, notamment lors de rotations complexes. Il est enfin judicieux de calibrer l’accéléromètre et le gyroscope à l’aide de routines logicielles adaptées afin de compenser les biais et dérives naturelles des capteurs MEMS, surtout pour des mesures critiques comme la navigation inertielle ou la stabilisation de drones.
Pourquoi le MPU-6050 reste un choix stratégique en 2025
Malgré l’apparition de nouveaux capteurs comme le MPU-9250 ou le ICM-20948 qui ajoutent un magnétomètre ou augmentent la précision, le MPU-6050 reste un standard largement adopté dans l’industrie et la recherche. Sa disponibilité massive, son prix très compétitif et sa documentation abondante en font un choix stratégique pour tout projet nécessitant un capteur inertiel fiable et facile à mettre en œuvre. En 2025, il reste l’un des composants les plus documentés et les plus supportés dans la communauté open source, ce qui assure un suivi durable et des mises à jour logicielles continues. Cette pérennité est particulièrement importante pour les entreprises qui veulent sécuriser leurs approvisionnements et garantir la maintenance de leurs produits sur plusieurs années. Le MPU-6050 s’impose ainsi comme une référence incontournable dans la conception d’appareils embarqués nécessitant une détection précise du mouvement et de l’orientation.
