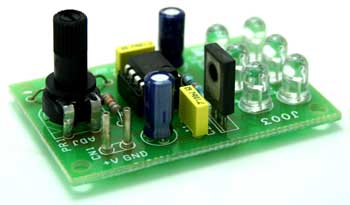

Ce montage électronique simple génère un effet clignotant à l’aide de six diodes électroluminescentes (LED) disposées pour offrir une bonne visibilité. Les LED haute luminosité (Hi-Glow) intégrées assurent une intensité lumineuse suffisante pour être remarquées même à une certaine distance, ce qui les rend adaptées à de nombreuses situations nécessitant une signalisation visuelle.
Polyvalent, ce circuit peut être utilisé dans divers contextes : comme voyant d’avertissement pour signaler un danger ou une zone à risque, comme indicateur d’alarme pour informer d’un état particulier, ou encore dans des applications décoratives nécessitant un effet lumineux dynamique. Sa conception reste volontairement simple, ce qui le rend accessible aux débutants en électronique tout en offrant des performances fiables.
Grâce à la faible consommation d’énergie des LED, ce montage peut être alimenté par une petite source d’alimentation ou même par des piles, ce qui facilite son intégration dans des projets portatifs ou autonomes. Compact et efficace, il constitue une solution idéale pour attirer rapidement l’attention dans un environnement donné.
Caractéristiques
- Entrée d’alimentation 12 V / 35 mA (6 à 15 V CC possible)
- Possibilité de régler la fréquence du flash
- Broches de borne pour connecter l’entrée d’alimentation
- Quatre trous de montage de 3,2 mm chacun
- Dimensions du circuit imprimé 53 mm x 35 mm
- CN1: alimentation en 12V DC (alimentation 6V-15V possible)
- PR1: réglage de la fréquence du flash
Schéma
Le schéma est réservé aux membres inscrits. Pour le visualiser, veuillez vous inscrire en cliquant ici.

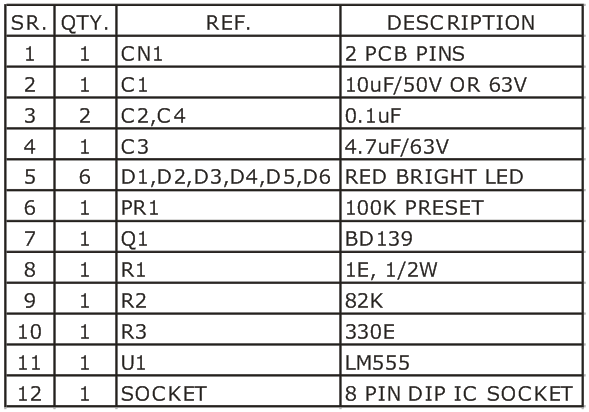

Liste des composants électroniques

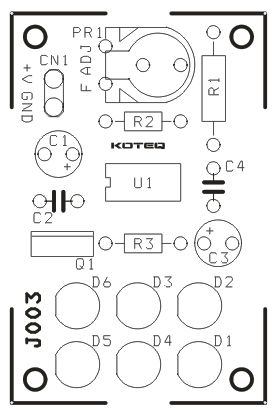

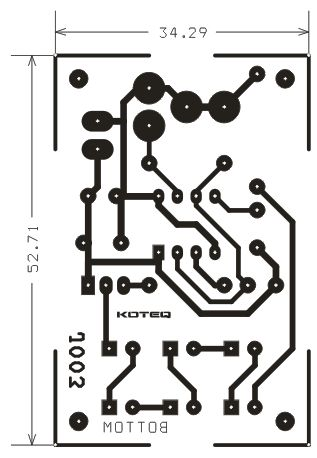

PCB
