Ce montage électronique est proposé sous forme de projet de loisirs pour passionnés souhaitant découvrir ou expérimenter le fonctionnement du célèbre circuit intégré NE555. Celui-ci est ici configuré en mode multivibrateur astable, ce qui signifie qu’il produit un signal carré continu sans intervention externe, entraînant l’allumage et l’extinction périodiques d’une charge électrique. Contrairement aux schémas classiques destinés aux diodes électroluminescentes (LED), ce circuit a été spécifiquement adapté pour commander une petite ampoule.

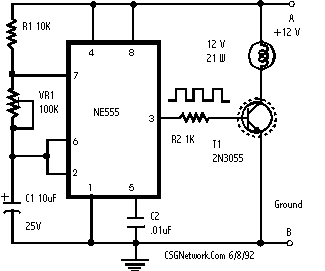

L’application typique présentée consiste à créer un effet de feux de freinage clignotants sur un véhicule. Lorsque la pédale de frein est enfoncée, l’ampoule reliée au circuit clignote à intervalles réguliers, attirant ainsi davantage l’attention des conducteurs suiveurs et améliorant la visibilité. Le rythme du clignotement est entièrement réglable grâce à la résistance variable VR1 : en augmentant ou diminuant sa valeur, vous modifiez directement la fréquence de l’oscillation générée par le NE555. Pour obtenir un clignotement encore plus lent, il suffit d’augmenter la capacité du condensateur C1, permettant d’atteindre des cycles allant jusqu’à un clignotement toutes les 10 secondes environ.
Ce circuit clignotant 555 reste simple à réaliser avec un nombre réduit de composants électroniques, ce qui le rend idéal pour les débutants comme pour les amateurs confirmés. Il peut également servir de base à d’autres projets, comme un avertisseur visuel, un feu décoratif ou un signal lumineux d’avertissement. Cependant, avant toute utilisation sur un véhicule circulant sur route ouverte, il est impératif de vérifier la législation locale. En effet, dans certains pays ou régions, les feux de freinage modifiés ou clignotants sont interdits par le code de la route, et leur usage pourrait entraîner des sanctions.
En résumé, ce montage NE555 en multivibrateur astable offre une excellente occasion d’apprendre le fonctionnement d’un composant électronique incontournable, tout en réalisant un circuit pratique et personnalisable. Grâce à sa flexibilité, vous pouvez ajuster la fréquence de clignotement selon vos besoins, que ce soit pour un projet décoratif ou pour améliorer la visibilité d’un éclairage dans un cadre privé.
